오늘은 대표적인 측정도구 중 하나인 버니어 캘리퍼스 속칭 노기스에 대해서 알아보자.



1. 버니어 캘리퍼스란?

버니어 캘리퍼스는 길이(외형) 측정을 비롯하여 내경이나 단차 등을 계측할 수 있는 측정기이다. 취급이 간단하고 비교적 정도가 높은 측정이 가능하기 때문에 제조 현장에 널리 보급되어 있다. 최근에는 디지털식 버니어 캘리퍼스도 많이 사용되고 있다.

2. 버니어 캘리퍼스의 종류

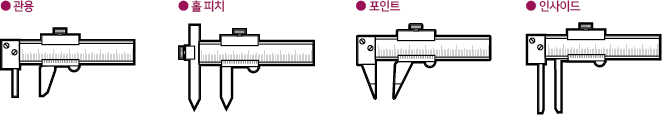

가는 홈, 홀 피치, 파이프 두께 등 측정물의 형상이나 특징에 따라 다양한 종류의 버니어 캘리퍼스가 있습니다. 측정물의 형상이나 특징에 맞춰 최적인 버니어 캘리퍼스를 사용 해야 한다.

측정 방식에 따라서는 아날로그식인 표준 식과 다이얼 식이 있고 디지털로 수치가 표현되는 디지털식도 있다.





<표준 식>



<디지털식>



<다이얼식>





3. 버니어 캘리퍼스 명칭 및 측정가능 형상

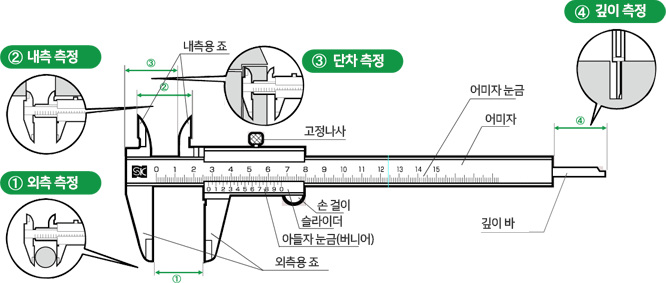

버니어 캘리퍼스로 측정 가능한 형상 및 부분의 명칭은 아래과 같다.



4. 버니어 캘리퍼스 사용법

1) 원통체를 측정하는 경우
원통체의 축 방향에 대해 버니어 캘리퍼스가 직각이 되도록 죠 부분을 접촉합니다.



2) 눈금 보는 법(아날로그 타입)

버니어 캘리퍼스의 눈금 표시 방향에 수직으로 판독한다. 수직이 아니면 어미자와 아들자(버니어)면의 높이 단차로 인해
시차가 생겨 오차가 발생하게 되므로 주의해야 한다.

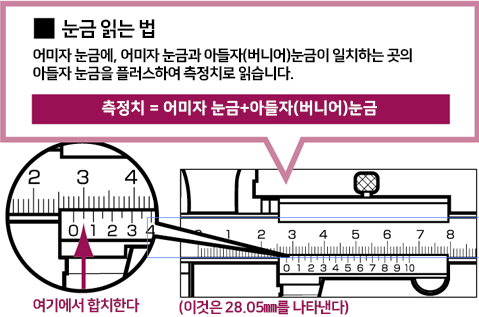

3) 눈금 읽는 법

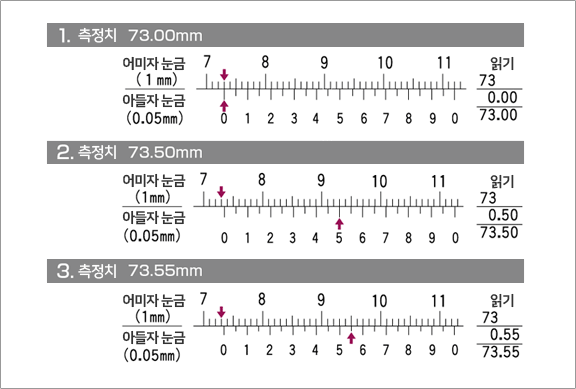

측정치는 어미자 눈금 + 아들자(버니어)눈금으로 판독한다. 아래 그림의 눈금 읽는 법은 측정 예1의 눈금 읽기에서 [측정치 73.000mm], 측정 예2의 눈금 읽기에서는 [측정치 73.50mm]이고 예3에서는 [측정치 73.55mm]이다.

출처 : 니이가타 정기 (주)



5. 마치며

본 포스팅에서는 버니어 캘리퍼스 사용방법에 대해서 자세히 알아 보았다. 현대 산업에서 정확한 측정이 가지는 함의는 매우 크다. 미세 공정일수록 정확한 측정을 기반으로 한 품질 검사가 이루어져야 하기 때문이다. 본 포스팅을 참고하여서 현장에서 실수 없이 측정을 해보도록 하자!
