본 포스팅에서는 베어링의 모든 것에 대해서 알아보자. 특히 베어링의 종류, 특징, 규격, 구조 등에 대해서 자세히 알아볼 예정이다.



1. 베어링이란?

간단히 설명 하자면 베어링이란 하중을 받으면서 회전하는 축을 지지하는 기계 부품이라고 할 수 있다. 주요 특징은 마찰을 감소시켜 기계가 작동하는 효율을 높이고, 기계의 수명을 길게 하고, 열융착을 방지하여 기계의 고장을 방지하는 것이다.





2. 베어링의 구조

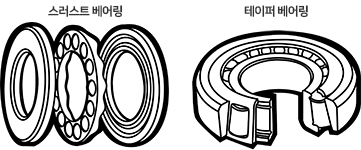

베어링은 내륜, 외륜, 전동체(구르는 것), 유지기(전동체가 올바르게 회전하도록 위치를 결정하는 것)로 구성되며, 전동체에는 구슬(볼)과 굴림대(롤러)가 있다.
구슬(볼)은 점으로 힘을 받으므로 고속 회전에 적합하다. 굴림대(롤러)는 선으로 힘을 받으므로 주로 힘이 가해지는 곳에 적합하다.





3. 베어링의 종류 및 특징

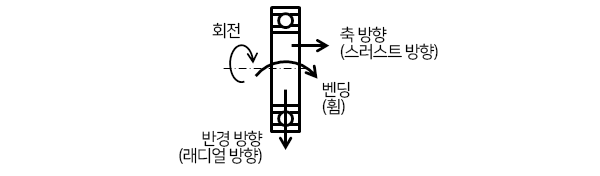

베어링이 받는 힘에는 2가지가 있는데, 축에 대해 직각 방향으로 받는 힘을 「레이디얼 하중」이라 하고, 이 힘을 받는 베어링을 레이디얼 베어링이라고 한다. 또한 축에 대해 같은 방향의 힘을 「액시얼 하중」이라 하며, 이 힘을 받는 베어링을 스러스트 베어링이라고 한다.





1) 래디얼 볼 베어링

명칭(형식예)	설명
깊은 홈 볼 베어링 (6006)	주로 래디얼 하중을 지지하는 범용 볼 베어링이며 그리스를 봉입하여 사용하기 편리한 종류도 있다
미니어처 볼 베어링 (675)	스러스트와 래디얼 하중을 동시에 지지하는 베어링이며 고속 회전 스핀들에 사용한다. 일반적으로 2개를 마주보게 배치하여 사용한다.
앵귤러 볼 베어링 (7206)	스러스트와 래디얼 하중을 동시에 지지하는 베어링이며 고속 회전 스핀들에 사용한다.
조합 앵귤러 볼 베어링 앵귤러 볼 (7206DB, DF)	축 방향 덜컹거림을 제거한 스러스트 방향의 하중을 지지하며 볼 나사의 회전 베어링에 사용한다.
자동 조심 볼 베어링 (22206C)	축과 하우징 회전축의 불일치, 축의 벤딩 변형에 대응할 수 있는 베어링이며 저속에서 사용한다.



2) 스러스트 볼 베어링

명칭(형식예)	설명
스러스트 볼 베어링 (51106)	스러스트 하중을 지지하는 베어링이며 래디얼 베어링과 조합하여 중량물 회전체를 지지한다.
피벗 볼 베어링 (BCP10)	요동축을 축단으로 지지하는 베어링이며 축 방향의 여압량을 자유롭게 조정하여 사용할 수 있다. 피벗 볼 베어링 회전축 선단은 원추 형상(정각은 일반적으로 60°)으로 가공되어 있으며 이것을 끼워 사용한다.



3) 래디얼 롤러 베어링

명칭(형식예)	설명
원통 롤러 베어링 (NU1006)	래디얼 하중을 지지하는 큰 동 정격 하중으로 저속 회전체를 지지하는데 사용한다.
침상 롤러 베어링 (K30x35x11S)	래디얼 하중을 지지한다. 큰 동 정격 하중으로 중속 회전체를 지지하는데 사용한다. 침상이란 직경이 6mm 이하이고 길이가 직경의 3~10배로 작은 롤러를 가리킨다.



4) 스러스트 롤러 베어링

명칭(형식예)	설명
스러스트 원통 롤러 베어링 ( 511 06)	스러스트 하중을 지지한다. 큰 동 정격 하중으로 저속 회전체를 지지하는데 사용한다.



4. 마치며

이것으로 베어링에 대한 본 포스팅을 마무리 한다. 회전체를 사용하게되면  베어링은 필수적으로 필요한데 적합한 베어링을 사용하지 않으면 융착 등 많은 고생을 하게 된다. 본 포스팅에 대한 문의 사항이 있다면 댓글을 부탁한다.
